Автоматические установки пожаротушения

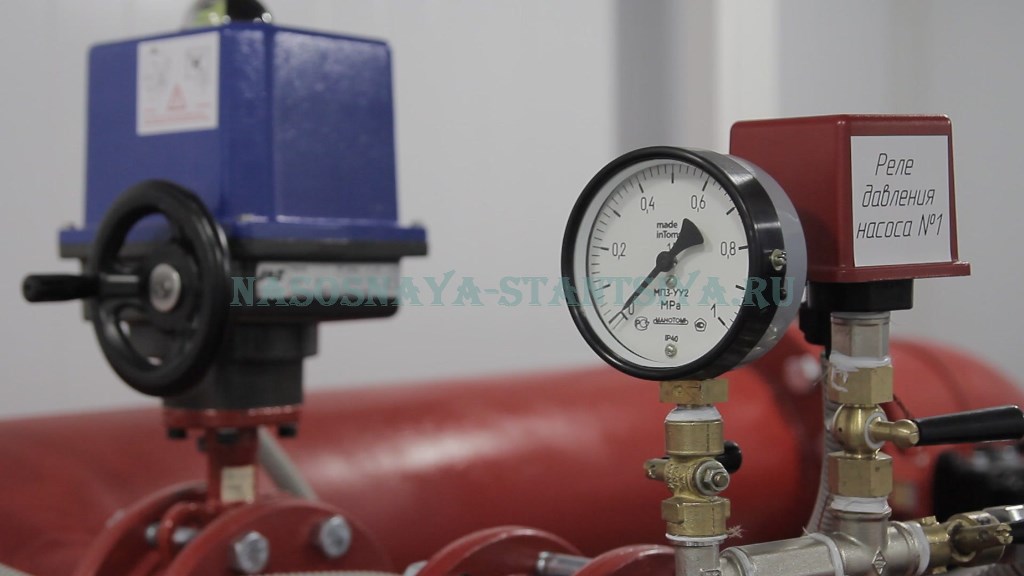

12-zatvor-s-ehlektroprivodom

Автоматические установки пожаротушения (АУП) включают в себя приборы и оборудование, которые должны иметь сертификаты, подтверждающие, что установка соответствует стандартам и нормативной документации, действующей в РФ.

Автоматические установки пожаротушения и режимы их эксплуатации

Все АУП эксплуатируются в автоматическом режиме. Ситуация, связанная с переводом установки в ручной режим согласуется с органами Госпожарнадзора. Перевод в ручной режим возможен только лишь при проведении работ, не связанных с полным отключением установки. В случае отключения АУП необходимо ввести в действие дополнительную противопожарную защиту, компенсирующую временно отключенную систему.

Требования, предъявляемые к установкам пожаротушения

1. Согласно ГОСТ, все узлы и элементы установок пожаротушения должны иметь определенный цвет:

• красный – запорные пожарные устройства, механизмы и кнопки ручного пуска;

• зеленый – трубопроводы, наполненные водой и находящиеся в состоянии полной готовности;

• синий - трубопроводы, наполненные воздухом и находящиеся в состоянии полной готовности;

• коричневый – трубопроводы, заполненные азотом или двуокисью углерода.

2. После ремонта установки, перед вводом ее в эксплуатацию проводят испытания в течение трех суток в дежурном режиме.

3. Станция должна быть закрыта. Аварийное освещение станции должно находиться в работоспособном состоянии. Необходимо иметь два комплекта ключей от насосной станции. Один – у дежурного и второй – у обслуживающего персонала.

4. В помещениях, которые находятся под защитой АУП, должна иметься инструкция для персонала. Инструкция должна содержать подробное и четкое описание действий персонала в случае оповещения о возникновении пожара или при ошибочном пуске установки.

5. Запрещено отключать автоматическое блокирование вентиляции.

6. Автоматические установки пожаротушения включают в себя баллоны и емкости, которые в обычном режиме должны находиться в заправленном состоянии. Если обнаружено уменьшение веса или давления баллонов и емкостей в пределах более 10%, необходимо провести их перезарядку или дозарядку.

Установки пенного и водяного пожаротушения

Оросители пенного и водяного пожаротушения необходимо надежно защитить от возможности механических повреждений. При этом нужно обратить внимание на сохранность карты орошения.

Кабели, протянутые к спринклерам, должны соответствовать требованиям ПУЭ.

Распределительные трубопроводы в каждой секции должны быть оснащены оросителями, с отверстиями одинакового диаметра. Оросители должны поддерживаться в чистоте.

На предприятии должен иметься запас оросителей, не менее 10 % от общего числа установленных в системе.

Автоматические установки пожаротушения при эксплуатации должны находиться и поддерживаться в исправном состоянии.

Существуют некоторые правила, которые необходимо соблюдать:

• нельзя устанавливать не место оросителей, которые пришли в негодность, какого либо рода заглушки или пробки;

• запрещена установка оросителей, имеющих диаметр отверстий или температуру плавления замка,

отличающиеся от проектной;

• складирование материалов от места расположения оросителей разрешено на расстоянии 0,6 метра, не менее;

• запрещается использовать АУП в качестве места для подвешивания или хранения какого-нибудь оборудования

или приборов;

• на трубопроводах установок запрещено размещение запорной арматуры и использование фланцевых соединений;

• запрещается использовать пожарные краны, которые установлены в спринклерной системе не по

прямому их назначению;

• компрессоры разрешено использовать только по их прямому назначению.

Информационные таблицы

Каждое направление системы должно быть снабжено таблицами, на которых отображены следующие данные:

• величина давления;

• название помещения, которое находится под защитой АУП;

• количество и тип оросителей, установленных в секциях системы;

• положение запорных вентилей в дежурном режиме.

Устройство помещения насосной станции

У входа станции должна быть закреплена таблица СТАНЦИЯ ПОЖАРОТУШЕНИЯ, которая ночью должна быть освещена и хорошо видна. Станция пожаротушения должна быть оборудована телефонным каналом связи с пультом диспетчера.

Внутри помещения станции на видном месте размещают схемы обвязки, а также принципиальную схему АУП.

На станции круглосуточно должен находится дежурный персонал, в количестве от двух человек. Диспетчерский пункт укомплектовывают средствами индивидуальной защиты, мощными фонарями.

Диспетчерский пункт оснащается сигнализацией, оповещающей персонал о срабатывании-включении установки пожаротушения, о возникших неисправностях в системе. В диспетчерском пункте станции на видном месте размещают инструкцию, регламентирующую действия персонала станции при оповещении о включении установки пожаротушения.

Установки газового пожаротушения

Оросители и насадки установок газового пожаротушения должны быть исправны и в любой момент времени готовы к использованию. На станции газового пожаротушения должен иметься 100% резервный запас средств огнетушения.

У распределительных и запорных устройств должны быть размещены таблицы с информацией о местонахождении и наименовании защищаемого помещения.

На станции должны иметься комплекты средств, предназначенных для оказания первой медицинской помощи, размещаемые в специальных шкафах.

На станции обязательно должны иметься схемы обвязки АУП, а также подробная схема установки газового тушения пожара.

Герметизированные клапаны, расположенные в воздуховодах, предназначены для автоматического перекрытия воздуховодов в случае возникновения пожара. Они предотвращают поступление состава, предназначенного для тушения, в помещения, расположенные смежно с защищаемым.

В помещениях с установленными в них установками объемного тушения возгорания должны быть двери, которые закрываются герметично.

Устройства ручного пуска

Устройства ручного пуска располагаются отдельно от защищаемых помещений. Они располагаются рядом с эвакуационными выходами.

Необходимо обеспечить защиту от поломок и выхода из строя устройств ручного пуска. В идеале – они должны быть опломбированы.

Система оповещения о пожаре и управления эвакуацией людей (СОУЭ)

Согласно требованиям нормативных документов, СОУЭ должны быть во всех зданиях, в которых предусмотрено пребывание людей. Система оповещения о возгорании и система управления эвакуацией должны действовать в течение времени, необходимого для полного завершения эвакуации людей.

В целях безопасности необходимо оборудовать помещения, зоны или территории на улице, где полностью исключена возможность воздействия на людей опасных факторов пожара.

Пожарные оповещатели (гудки, сирены и т.д.) должны быть в исправном состоянии и должны находиться в дежурном режиме. Сигналы и звуки оповещения о возгорании должны быть слышны везде, во всех местах, где возможно пребывание людей.

Необходимо обеспечить защиту кабелей, обеспечивающих функционирование системы тушения пожара, от обрыва, механического повреждения и от источников высокой температуры.

Система оповещения о возникновении пожарной опасности организована так, что обеспечивается возможность трансляции записи и возможность оповещения людей голосом, через микрофон.

Должна обеспечиваться связь по телефону между диспетчерским пультом системы пожаротушения и всеми помещениями и местами, в которых могут находиться люди. В различных общественных зданиях, в зданиях с повышенной этажностью должны быть установлены устройства автоматического оповещения о пожаре.
