КНС Технические характеристики

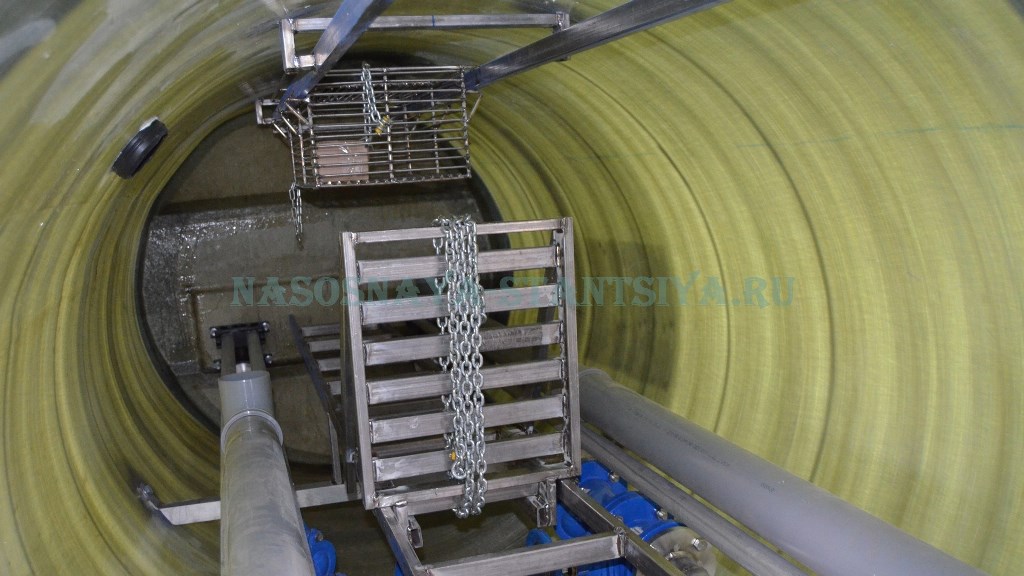

2-kns-kanalizacionnaya-nasosnaya-stanciya

КНС - технические характеристики и режимы функционирования оборудования закладываются при проектировании станции и проведении опытно-конструкторских работ. Канализационные насосные станции предназначены для перекачивания сточных жидкостей, которые образуются в результате производственной и хозяйственной деятельности человека. Возможно, также, использование КНС для удаления ливневых вод.

Современные канализационные станции имеют модульную конструкцию. В корпусе из полипропилена, полиэтилена или стеклопластика устанавливается насосный агрегат с электроприводом и вспомогательное оборудование. Станция оснащается приемным резервуаром, мусорозадерживающей решеткой и емкостью для сбора твердых включений, содержащихся в сточных водах.

Основные требования к оборудованию КНС по производительности, мощности и режимам функционирования определяются требованиями СНиП 2.04.03-85. В зависимости от предполагаемых объемов и характера стоков составляется техническое задание для проектирования канализационной станции. Возможно применение типовых станций подходящих по своим характеристикам.

КНС Технические характеристики модульных систем

Применение современных технологических решений позволяет свести к минимуму сроки монтажа станций. Модульные станции перекачки стоков имеют разные характеристики по габаритам и по весу, по потребляемой мощности и по производительности. Наружный диаметр их корпусов варьируется в пределах от 0,8 до 3,5 метров при высоте от 3 до 11 метров.



Станции оснащаются погружными насосами, количество которых определяется объемами и характеристиками перекачиваемых стоков. Рабочие агрегаты стыкуются с трубопроводами через специальные фланцевые соединения. Устройство этих механизмов таково, чтобы можно было обеспечить дистанцированный демонтаж насосов для ремонта. Насосные агрегаты поднимаются на поверхность при помощи цепи или троса без необходимости спуска вниз.

КНС технические характеристики и характер использования, которых не требуют вмешательства человека в их работу, называются автономными. В процессе эксплуатации они не нуждаются в постоянном присутствии персонала. Техническое и регламентное обслуживание производится в соответствии с установленным графиком и эксплуатационной документацией автономной КНС.

Принцип действия насосных станций для перекачивания стоков

Корпус - резервуар, изготовленный из полимеров или композитов, устанавливается вертикально в землю на полную глубину. По приемным трубопроводам он заполняется стоками. После превышения определенного уровня сточной воды в резервуаре происходит автоматическое включение насосного агрегата.

Сточные воды через общий коллектор направляются в напорный трубопровод. Каждый насосный агрегат снабжается обратным клапаном и запорной арматурой. Это исключает обратный слив стоков в приемный резервуар при аварийной или плановой остановке насосов. В верхней части корпуса располагается люк, через который возможно попасть внутрь резервуара для обслуживания оборудования.

КНС технические характеристики и параметры эксплуатации, которой определяются заданием на проектирование, обеспечивает устойчивое перекачивание определенного объема сточных вод. Оборудование КНС создает необходимый напор на участках с недостаточным естественным уклоном. В канализационных сетях устанавливаются промежуточные станции и конечные станции - непосредственно перед очистными сооружениями.

КНС Технические характеристики и алгоритм работы

Управление работой насосов происходит в соответствии с заданным алгоритмом. Контрольные датчики отслеживают уровень жидкости в накопительной емкости. КНС технические характеристики, которой определены проектом, включает насосный агрегат в момент, когда количество стоков превышает установленный объем. Отключение насоса происходит после падения уровня сточной воды ниже определенного предела.

Для того чтобы избежать скачков пусковых токов в сети применяется специальное оборудование, обеспечивающее щадящие режимы включения и остановки электродвигателей насосов.

При заполнении приемного резервуара до впускного коллектора происходит срабатывание аварийного датчика. Это приводит к включению всех насосов, в том, числе и резервных, а сигнал о возникновении нештатной ситуации передается на пульт диспетчера.

Особенности эксплуатации станции

На КНС производится дублирование насосных агрегатов, и подбираются оптимальные режимы работы насосного оборудования. Такой подход позволяет избегать нештатных ситуаций.

В процессе эксплуатации с целью обеспечения устойчивой работы станции проводится периодическое регламентное обслуживание насосного оборудования. Для этого насосные агрегаты поднимаются на поверхность, очищаются, производится контроль их состояния. При значительном отклонении параметров насосный агрегат подлежит замене. По итогам проведения регламентного обслуживания заполняется формуляр и составляется акт технического состояния станции.

КНС технические характеристики и эксплуатационные параметры, которых постоянно отслеживаются, нормально функционируют в течение заявленного производителем срока эксплуатации. Периодические проверки датчиков позволяют обеспечить оптимальные режимы включения и отключения насосных агрегатов. Оборудование при этом не выходит из строя и не требует ремонта. Это обстоятельство в значительной мере способствует экономии средств и снижению издержек.



Опросный лист на канализационную насосную станцию

Примечание: Заполните известные вам пункты

Организация, город
Фамилия, имя, отчество
Должность
Телефон
E-mail
Название объекта

1 Максимальный приток сточных вод, м3/час
2 Расчетный напор насоса, м
3 Количество рабочих насосов в КНС, шт
4 Количество резервных насосов в КНС, шт
5 Количество запасных насосов на склад, шт
6 Глубина залегания сливного трубопровода Нвход, мм
7 Наружный диаметр сливного трубопровода Dвход, мм
8 Глубина залегания напорного трубопровода Нвыход, мм
9 Наружный диаметр напорного трубопровода Dвыход, мм
10 Количество напорных трубопроводов, шт
11 Длина напорного трубопровода, м
12 Разность геодезических высот начала и конца напорного трубопровода, м
13 Исполнение щита управления в помещении
уличное
14 Количество вводов эл. питания один
два с АВР
15 Требуется ли изготовление наземного павильона над КНС да
нет

Дополнительные требования:
