Плавучие и ползучие насосные станции
При заборе воды из строящихся водохранилищ приходится считаться с последующим подъемом воды. На Днепрострое была применена ползучая насосная станция. На крутом откосе берега были уложены рельсы; горизонтальная платформа станции поставлена на косую ферму, двигавшуюся на колесах по рельсам. На платформе установлены насосы и построен павильон. Передвижение станции производили лебедкой, установленной на верху откоса посредством тросов. Напорные трубы перестаивали по мере подъема станции.

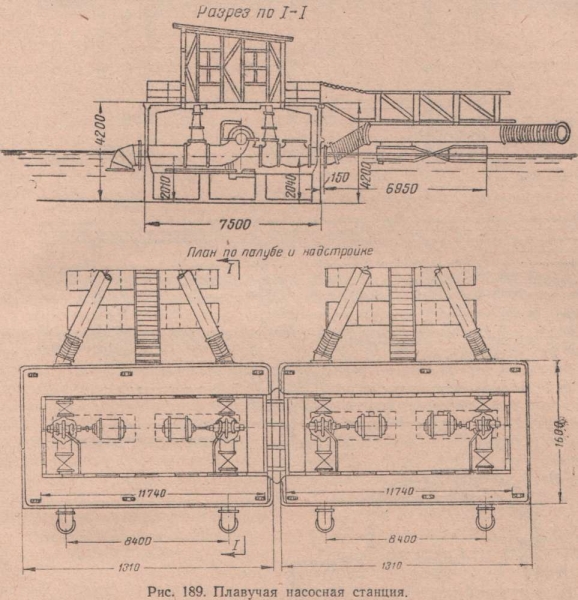

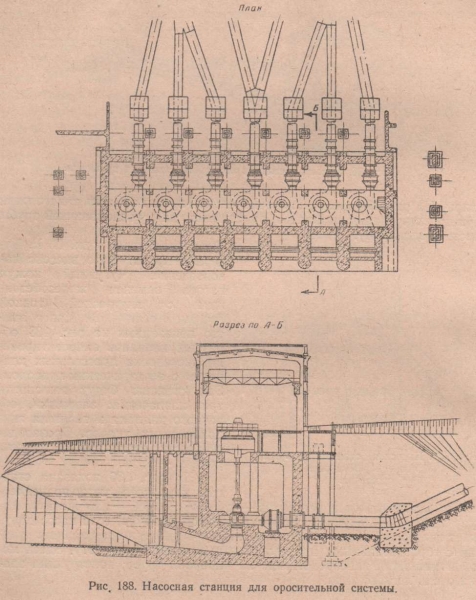

В настоящее время имеются проекты оригинальных плавучих насосных станций для системы орошения хлопковых полей. Железобетонная баржа или понтон прямоугольной формы (рис. 189) служит для размещения в нем насосов; напорные трубы имеют гибкие соединения. Пока уровень воды будет повышаться, станция будет работать на плаву. Для нормальных высоких уровней в водохранилище на берегу строятся фундаменты для постоянной станции. При достаточном подъеме горизонта воды плавучая баржа будет поставлена на подготовленные фундаменты и на ней будет воздвигнуто постоянное здание.
Насосные станции шахтного водоотлива
В противоположность мелиоративным станциям шахтные станции поднимают сравнительно небольшое количество воды на огромную высоту, выражающуюся сотнями метров. Наибольший приток в угольную шахту может достигать 0,4 м3/сек. Приток непостоянен; он возрастает весной и достигает минимума летом и зимой.

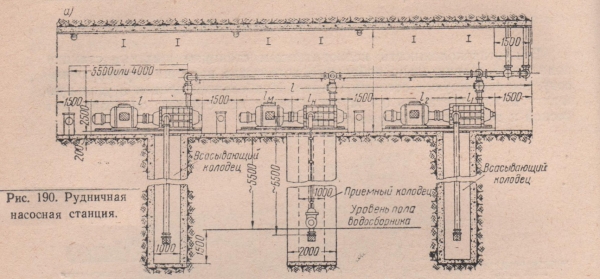

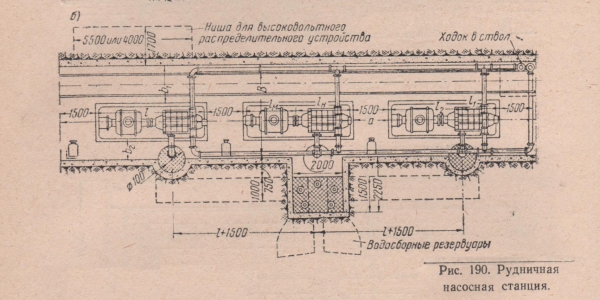

Дренирующаяся через породы вода открытыми или закрытыми канавками подводится к главному стволу шахты и собирается в водосборниках. Здесь вода отстаивается, так как объем водосборников рассчитан на 8—12 часовой приток рудничной воды. Водосборники имеют форму штреков; обычно имеется два водосборника, один из них может быть выключен для чистки. Пол водосборника расположен ниже пола станции на 5—6 м, т. е. на высоту всасывания насосов. Рудничная насосная станция также имеет форму туннеля. План ее показан на рис. 1906, разрезы—на рис. 190а, б. Насосы располагаются в одну линию; при большем количестве насосов они размещаются вдоль стен в две линии.

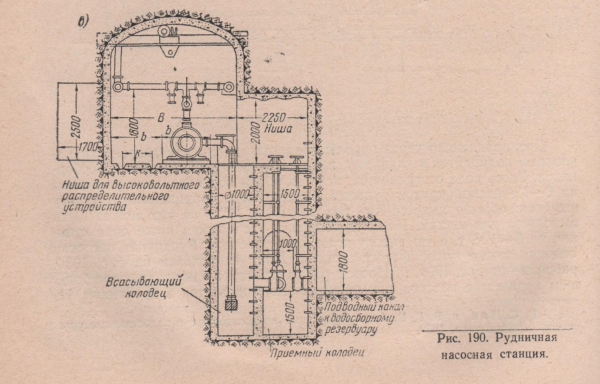

Из водосборников вода подводится каналом или трубами к приемным колодцам (рис. 190в), откуда засасывается насосами. Стены туннеля укрепляют деревом при расчете станции на срок не более 5 лет и бетоном—на большие сроки. Дерево штукатурят для пожаростойкости. Для монтажа и ремонта насосного оборудования под потолком устраивают поперечные балки для подвески талей на 5—8 т. Балки располагают над каждым насосом и каждым двигателем. Продольное передвижение машин производится на вагонетках по рельсам.
Тали поднимают машины и переставляют их с вагонеток на фундаменты. Напорные вертикальные трубы при высоте подъема не более 200 м опираются на чугунное или стальное колено. Колено устанавливается на балках, заделанных в стенах шахты, балки рассчитывают на вес труб. При глубине шахты более 200 м напорный трубопровод делится на равные участки по 150—200 м; каждый участок имеет свои опорные балки, а ниже балок ставят на трубе компенсатор для устранения температурных усилий. Кроме того, компенсаторы полезны и при осадках шахтной крепи. Между опорами ставят направляющие хомуты. Соединения труб — фланцевые.
