Насосные установки пожаротушения

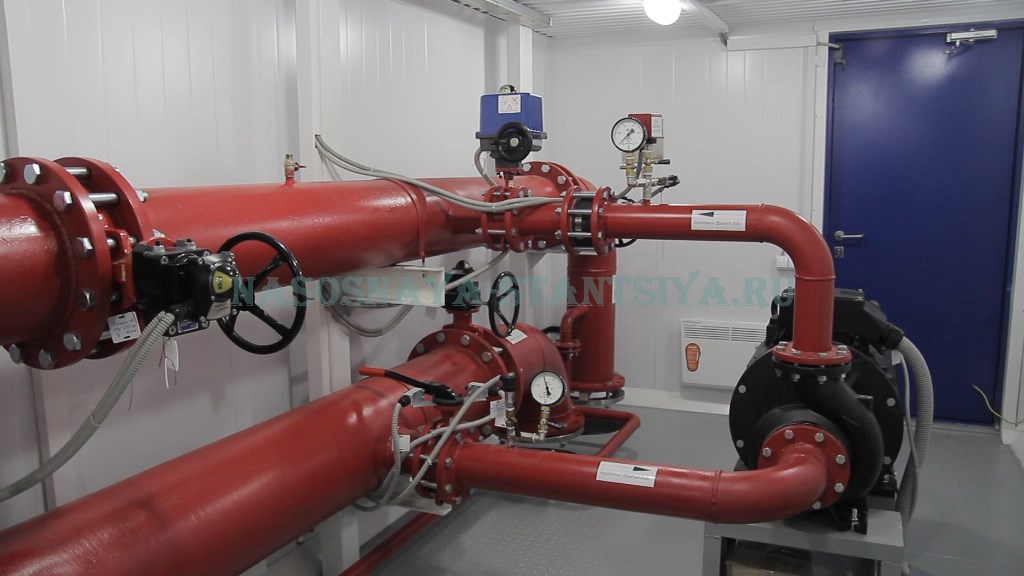

 16-truboprovody-pozharnoj-stancii
Насосные установки пожаротушения представляют собой совокупность инженерных сетей и коммуникаций, обеспечивающих безопасность для людей находящихся в здании в момент возможного возгорания. Основной целью таких конструкций является предотвращение распространения огня, эффективное пожаротушение и своевременное удаление дыма и углекислого газа из помещения.

В качестве основных требований предъявляемых для каждой системы можно выделить следующие:
1. надежность и прочность узлов установки;
2. эффективность и скорость пожаротушения;
3. длительный срок эксплуатации;
4. простота и удобство управления.

Для того чтобы установки предназначенные для пожаротушения соответствовали этим четырем  требованиям необходимо правильно подобрать соответствующее оборудование.

Какие основные виды автоматических систем пожаротушения используют для промышленных и жилых зданий

Так как каждое здание по своему уникально, для того чтобы выбрать наиболее подходящие насосные установки пожаротушения, необходимо не только хорошо знать технические особенности строения, но и разбираться в основных различиях представленного оборудования.

Для того чтобы облегчить выбор необходимо учесть следующие три аспекта:
1. степень угрозы для здоровья человека;
2. вероятный ущерб при тушении огня;
3. скорость и эффективность воздействия системы при возгорании.

С помощью этих трех факторов, возможно, выбрать тип оборудования, который будет наиболее эффективен для использования в отдельно взятом помещении или всем здании. Кроме этого, необходимо учитывать основной принцип работы насосных установок.

По этому критерию их можно условно разделить еще на четыре основных категории:
1. газовые;
2. пенные или водяные;
3. порошковые;
4. аэрозольные.

Газовые системы пожаротушения

Принцип работы такой системы состоит в том, что в помещение в ограниченном объеме закачивается инертный газ, который провоцирует снижение уровня кислорода в помещении, что в результате приводит к угасанию очага возгорания. Одновременно воздействие огнетушащего вещества  связано с быстрым понижением температуры.

Газовые насосные установки пожаротушения рекомендуют для зданий и помещений, в которых используется дорогостоящее оборудование. Серверные центры, библиотеки, музеи, архивы и другие помещения для которых важно чтобы все оборудование и хранящиеся там предметы не были повреждены в случае пожаротушения, пользуются именно таким газовым оборудованием.

Пенные и водяные системы пожаротушения

Основным огнетушащим средством таких систем является вода. Подходит для тушения очага возгорания в жилых и офисных зданиях и местах большого скопления людей. Обычно используется простейшая система. В здании устанавливается отдельный трубопровод заполненный водой и подсоединенный к гидрантам. При возникновении угрозы возгорания с помощью автоматики или вручную открываются задвижки.

Одновременно включаются насосы, и вода под давлением подается в гидранты. Для нефтяной и химической промышленности в воду добавляется пенообразующий раствор, что помогает более эффективно справляться с возгоранием. Для промышленных зданий обычно используют спринклерные и дренчерные системы подачи жидкости.

Существенным отличием этих двух конструкций является то, что дренчеры находятся в открытом положении постоянно и приводятся в рабочее состояние после подачи жидкости в систему. Спринклерные системы  постоянно заполнены водой под давлением.

Порошковые системы

В качестве действующего вещества используется специальный мелкодиперсионный состав в виде порошка. Его подают насосные установки пожаротушения, непосредственно в зону возгорания, для предотвращения распространения пожара. Отсутствие жидкости в порошке позволяет использовать его для тушения помещений различных категорий, включая электростанции, складские и промышленные здания. Он не оказывает воздействия на предметы находящиеся в помещении. Единственной проблемой является необходимость уборки слоя порошка.

Аэрозольные системы пожаротушения

Наиболее безопасный и практичный вид пожаротушения. Такой способ полностью безвреден для здоровья человека, не влияет на окружающую среду и не вызывает химических реакций. Аэрозоль можно использовать как для помещений, в которых находится электрооборудование под напряжением, так и для офисных и промышленных зданий. Еще одним преимуществом таких систем является их компактность и легкость монтажа.

То без чего не может обойтись ни одна система пожаротушения

Не зависимо от того какой вид огнетушащего вещества используется в системе пожаротушения, она не может обойтись без использования особого насосного оборудования. Поэтому выбирая необходимую конструкцию, стоит, в первую очередь, обратить внимание на то какие насосные установки пожаротушения используются.

К этим агрегатам предъявляют следующие требования:
1. надежность работы;
2. возможность эффективного выполнения своих функций даже после длительного простоя;
3. использование качественных материалов для всех узлов оборудования
Конечно, большую роль в обеспечение работоспособности играет своевременное и регулярное техническое обслуживание и ремонт.

В комплект установки входят:
1. центробежные насосы. В стандартную комплектацию оборудования, как правило, входит два насосаи рабочий и резервный;
2. коллекторы. Один заполняет систему активным веществом (всасывающий), второй создает необходимое давление (нагнетательный)
3. автоматика и устройство контроля;
4. регулирующая и запорная арматура;
5. шкаф управления.

В дополнение к основной комплектации может быть установлено дополнительное оборудование. Так наибольшей популярностью, особенно для спринклерных систем, пользуется дополнительная установка насосов типа СR (жокей). Как правило, наилучшим вариантом приобретения дополнительного оборудования является заказ оборудования заводской сборки. В таком случае жокей – насос будет иметь готовое подключение к гидробаку, а также реле давления. Управление дополнительным оборудованием будет осуществляться с помощью центрального шкафа управления.

Принцип работы насосных установок пожаротушения в дренчерной и спринклерной системах пожаротушения

В дренчерной системе насосные установки пожаротушения работают следующим образом:
1. пожарный извещатель или сигнализация передает сигнал о возгорании в шкаф управления;
2. автоматика отдает приказ о включении основного насоса;
3. если сигнал о включении игнорируется, по причине неисправности оборудования, включается дополнительный (резервный) насос.

В отличие от дренчерной в спринклерной системе пожаротушения первым включается именно жокей – насос. Дальше все действия выполняются по следующей схеме:
1. подается сигнал о том, что давление в системе пожаротушения упало;
2. жокей – насос, включается и наполняет трубопровод водой;
3. если через некоторое время не удается наполнить систему и давление постоянно падает, включается второй, основной насос;
4. при  необходимости начинает работать резервный насос.

После включения всех насосов автоматика поддерживает их работу. Возможность автоматического отключения отсутствует, все дальнейшее управление выполняется вручную.

Устройство и функциональные возможности шкафа управления

Устройство шкафа управления может существенно различаться в зависимости от комплектации используемого оборудования. Передняя панель устройства имеет экран, на который выводится информация о выбранном режиме работы и нештатных ситуациях.

С помощью приборной доски возможно управление следующими функциями:
1. переключение ввода питания, который используют насосные установки пожаротушения;
2. при необходимости осуществить тестовый запуск оборудования, включая насосы;
3. управление дренажным насосом, задвижками;
4. передача сигнала о возгорании на диспетчерский пульт;
5. отключение подачи водоснабжения и регулирование рабочего давления в системе.

Существует ли возможность использования нестандартного оборудования

В большинстве случаев необходимость в использовании нестандартного оборудования отсутствует. Но для некоторых помещений все же стоит установить нестандартную установку пожаротушения. В ней можно использовать более мощные насосы, чтобы нагнетать повышенное давление в системе. В некоторых ситуациях показано применение автономной дизельной станции.

В ее комплект входит стандартное оборудование, которое дополнительно снабжено дизельным двигателем и аккумуляторными батареями. Такая установка может работать даже после прекращения подачи электроэнергии. В зависимости от объема бака обеспечивается 4-6 часовая непрерывная автономная работа оборудования. Обычно такие установки заказывают для охраняемых и военных объектов, в которых отсутствует возможность двойного ввода электропитания.

На современном рынке представлены самые разнообразные насосные установки пожаротушения. Возможность полной автоматизации системы, изменения стандартного комплекта оборудования и разработка индивидуального проекта пожаротушения для каждого отдельного здания позволило выйти на новый уровень обеспечения безопасности. Современные агрегаты позволяют локализовать очаг возгорания и полностью устранить его источник в максимально короткое время и сократить вредное воздействие на окружающую среду и людей находящихся в помещении.
