Насосные станции водоснабжения

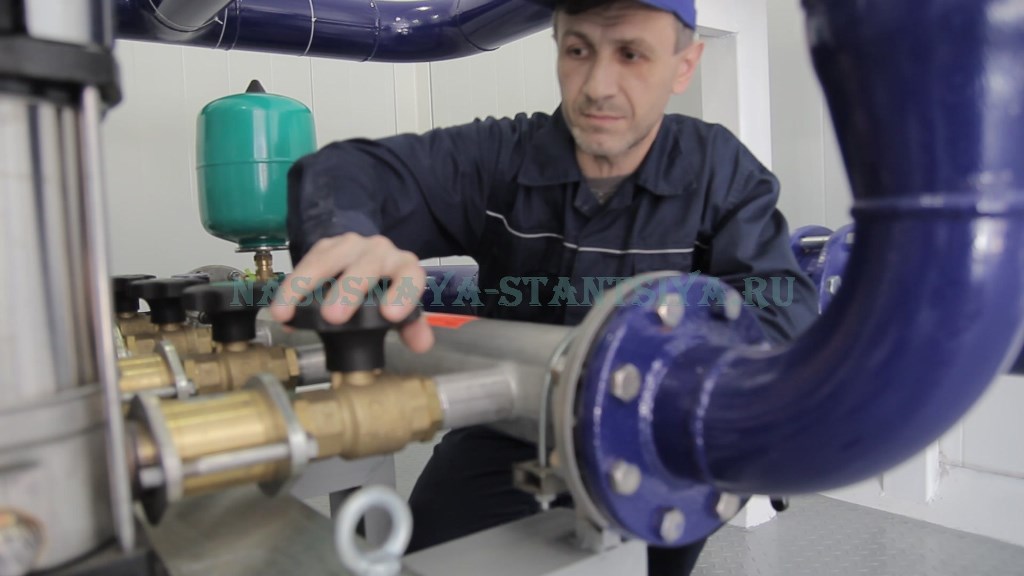

6-zapornaya-armatura

Насосные станции водоснабжения это помещения, в которых размещаются насосные агрегаты, трубопроводы, арматура, измерительные приборы, электрооборудование, оборудование, обеспечивающее эксплуатацию насосных агрегатов, их замену или ремонт. Насосные станции являются главными сооружениями в системах водоотведения и водоснабжения, обеспечивающими подъем воды с необходимым напором. От того, насколько правильно спроектирована и сооружена насосная станция, зависит экономичность и надежность системы водоснабжения.Насосные станции водоснабжения подразделяют по различным признакам - по назначению, по степени автоматизации по положению относительно уровня земли и др.

Насосные станции водоснабжения – классификация по назначению

В водном хозяйстве существуют четыре группы насосных станций, разделяемых по назначению:

  • водопроводные станции, работающие в системах, обеспечивающих водоснабжение поселений и предприятий;
  • канализационные станции применяются в системах водоотведения предприятий и городов;
  • ирригационные станции применяют в системах подачи воды к сельскохозяйственным угодьям, для орошения;
  • дренажные станции используются для откачивания воды из дренажных система промышленных территорий и площадок.

Водопроводные насосные станции

По использованию в системе водоснабжения насосные станции разделяют на станции первого и станции второго подъема, циркуляционные станции, станции подкачки.

Станции первого подъема используют для перекачивания воды от источника воды в резервуары, в сеть, в водонапорную башню, в случае, если очищать воду нет необходимости или на очистные сооружения. В малых системах станцию первого подъема возможно применять в одиночку. В этом случае ее называют просто станцией. В случае, если таких станций в системе больше одной, то каждая станция имеет порядковый номер. Иногда в станциях первого подъема применяют две группы насосов или более, например, одна может использоваться для перекачивания воды на очистку, а другая - непосредственно потребителям.

Станции второго подъема используются для подачи уже очищенной воды в водоводы. Бывает, что их объединяют с очистными сооружениями, со станциями первого подъема.

Станции подкачки или повысительные станции используются при необходимости повышения напора воды в определенных районах или участках водопровода. Такие станции забирают воду либо из распределительной сети, либо из водовода.

Циркуляционные станции нашли свое применение в оборотных системах теплоэлектростанций и промышленных предприятий. Часто подобные станции имеют две группы агрегатов, первая группа подает воду на устройства охлаждения, а вторая забирает охлажденную воду из резервуара и затем перекачивает ее в сеть.

По типу обслуживаемого объекта различают станции питьевых водопроводов и производственные станции, подающие воду на предприятия, железнодорожные узлы, электростанции и т.д.

Надежность насосных станций водоснабжения

По уровню надежности насосные станции водоснабжения подразделяются на 3 категории.

Станции I категории надежности - перерыв подачи воды недопустим, так как может привести к значительным материальным потерям.

Станции II категории надежности - перерыв подачи воды допустим, но на короткое время, за которое персонал сможет ввести в действие резервные насосные агрегаты.

Станции III категории надежности - перерыв подачи воды разрешен до 24 часов при ликвидации аварии.

I категория по надежности включает в себя станции противопожарных, хозяйственно-противопожарных, производственно-противопожарных водопроводов.

II категория по надежности включает в себя станции, в системе которых имеется емкость с запасом воды, обеспечивающим требуемый напор. Кроме этого, сюда относят станции населенных пунктов, с населением не менее 3000 жителей, а расход воды при наружном пожаротушении равен 20 л/с.

Насосные станции водоснабжения III категории надежности включают в себя станции населенных пунктов, с населением менее 3000 жителей, а расход воды при тушении пожаров не превышает 20 л/с. Сюда также относят станции осуществляющие подачу воды для орошения или во вспомогательные цеха предприятий и др.

К примеру, насосная станция, относящаяся к I категории, может быть оборудована двумя группами насосов, а именно тремя насосами для обеспечения нужд хозяйственно-питьевого водопровода и двумя насосами, подающими воду для производственных нужд. Для каждой группы будет выделено по два насоса, итого резервных насосов будет четыре.

Гарантией работы станции является бесперебойное электропитание. Для этого силовая установка станции подключается к нескольким независимым источникам электроэнергии.

Особо ответственные насосные станции водоснабжения оснащают тепловым резервом, когда привод насосов резервной группы осуществляется от двигателей внутреннего сгорания или от паровых турбин. Тепловой резерв задействуется автоматически при отключении электроэнергии.

В случаях, когда перерывы в подаче воды допустимы, возможна установка только одного резервного агрегата, а другой агрегат может храниться в укомплектованном виде на станции.

Непродолжительные по времени перерывы подачи воды допустимы в системах, в которых имеются водонапорные резервуары. Зависимость между объемом бака и продолжительностью перерыва подачи воды прямо пропорциональна. В подобных случаях на 3 рабочих насоса может быть применен всего один резервный агрегат. Пожарные насосы также должны быть оснащены резервным агрегатом.

Классификация канализационных станций

Для классификации канализационных станций используют несколько различных признаков. По назначению подразделяют станции, перекачивающие бытовые стоки и станции, перекачивающие производственные сточные воды.

Станции, которые перекачивают бытовые сточные воды, разделяют по типу используемой системы канализации:

  • общесплавные системы;
  • полураздельные системы;
  • раздельные системы;
  • системы перекачки атмосферных вод.

В системах канализации насосные станции применяют для перекачивания осадков и илов.

По выполняемым в системе функциям канализационные станции делят на районные и главные. Главные канализационные станции собирают сточные воды всей территории поселения в головной коллектор или на очистку. Районные станции качают сточные воды одного района населенного пункта на очистные сооружения либо в расположенный уровнем выше коллектор соседнего бассейна сточных вод.

Классификация станций по уровню автоматизации и по расположению приемного резервуара

По положению приемного резервуара по отношению к машинному залу станции водоснабжения бывают с раздельным или совмещенным расположением резервуара. В последнем случае резервуар совмещен с машинным залом.

По положению относительно уровня земли станции канализационные, водопроводные могут быть наземными, полузаглубленными, заглубленными или станциями шахтного типа. Станции шахтного типа расположены на значительной глубине.

По уровню автоматизации станции могут быть ручного управления, полуавтоматизированные и автоматизированные, а также станции дистанционного управления. Автоматизированные станции и станции дистанционного управления при необходимости могут входить в состав АСУ водоснабжения и водоотведения.
