Здание канализационной насосной станции - КНС

При раздельном устройстве приемного резервуара здание канализационной насосной станции размещается на расстоянии 5—8 м от резервуара. Здание имеет машинный зал и вспомогательные помещения. Высота машинного зала определяется габаритами механических подъемных сооружений, а при отсутствии этих сооружений должна быть не менее 3,0 м от пола. Вспомогательные помещения на малых станциях ограничиваются уборной с умывальником и одной комнатой.

На средних станциях устраивают комнату, мастерскую для ручных слесарных работ, душ с одной раздевальной, уборную с умывальником и кладовую. На больших станциях должны быть: комната, мастерская, душевая с двумя раздевальнями, уборная с умывальником и кладовая. Высота вспомогательных помещений — не менее 2,5 м. В автоматических насосных станциях — те же помещения, кроме мастерской. Проектирование зала начинается с выбора способа размещения насосов.

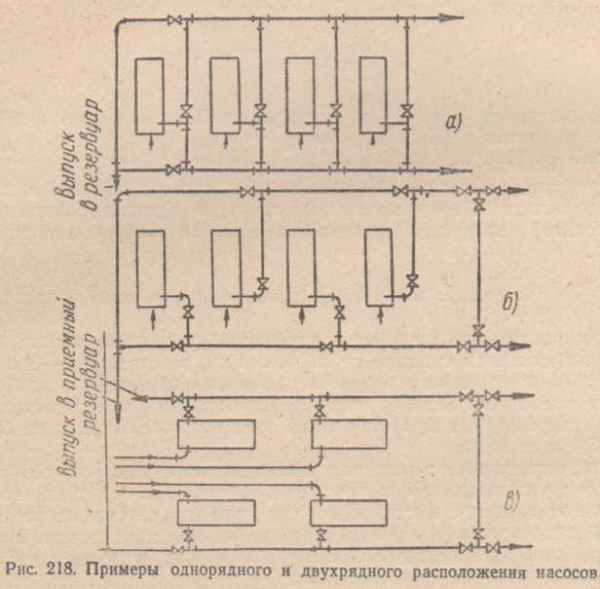

На рис 218 даны примеры однорядного (рис. 218а, б) и двухрядного расположения насосов (рис. 218в). Расположение по схеме а дает возможность пуска стоков из любого насоса в любой трубопровод. Расстояния между фундаментами агрегатов должны определяться с учетом размещения трубопроводов а также арматуры и должны обеспечивать между агрегатами проходы шириною не менее: при установке низковольтных электродвигателей — 1 м; при установке высоковольтных электродвигателей — 1,2 м.

Расстояния от торца электродвигателя и от торца горизонтального насоса — не менее 1,0 м. Ширина прохода перед распределительным щитом должна быть 1,5 м. По этой схеме переключение не нужно, тогда как при других схемах оно необходимо.

Площадь зала можно определить на основании приведенных ранее расстояний между насосами и между насосами и наружными стенами, а также требуется учесть необходимость выделения площадки для монтажа и демонтажа, для установки вакуум-насосов (если таковые предполагаются), для расположения напорных трубопроводов и для электрооборудования. Расположение всасывающих и нагнетательных труб производится согласно указаниям, сделанным выше.

В состав оборудования насосных станций входят:

  • клапаны обратные и предохранительные;
  • задвижки;
  • водомеры;
  • манометры;
  • вакуумметры.

Здание канализационной насосной станции

При больших напорах на водоводах необходимо устанавливать после обратного клапана вне здания гаситель ударов, который защищает от гидравлических ударов не только насосы, но и трубопровод. После выхода из здания располагается камера переключения, дающая возможность пускать стоки из одного трубопровода в другой. Переключение может быть расположено и внутри станции (рис. 2186, в).

При двух трубопроводах это осуществляется путем установки шести задвижек: двух — на соединительной ветви между трубопроводами и по две — на каждом трубопроводе до и после соединительной ветви. Если на соединительной ветви поставить только одну задвижку, то при ее ремонте придется приостанавливать перекачку, что недопустимо.

В той же камере располагаются и обратные клапаны. Для определения количества перекачиваемой жидкости на станции на каждой напорной трубе устанавливается водомер чаще всего типа Вентури, обыкновенный или укороченный. Водомер необходимо располагать недалеко от регистрирующего аппарата.

Манометр устанавливается на напорной трубе у насоса. Вакуумметр устанавливается на всасывающей трубе, также у насоса. Он показывает вакуум на стороне всасывания. В тех случаях, когда по климатическим условиям необходимо отапливать станцию, надо предусмотреть помещения для котельной и для угольной ямы при котельной. При определении теплового баланса необходимо учитывать выделяемое электродвигателями тепло, которое можно определить из уравнения alt, где W — число больших калорий, выделяемых электродвигателями в 1 час; ƞдп — к. п. п. электродвигателя; N — мощность электродвигателя в кет; 102— коэффициент перевода N кет в кгм; 427 — механический эквивалент.

alt

Выраженные в ккал/час теплопотери здания через внешние ограждения можно ориентировочно получить путем умножения объема здания в кубических метрах на 10—12. По разнице между полученным числом и W определяется поверхность нагрева котла. Так как источников загрязнения воздуха в машинном зале нет, то естественной вентиляции для здания вполне достаточно.

Для приготовления горячей воды для душа в котельной должен быть устроен небольшой очаг со вмазанным в него котелком. От этого котелка идут циркуляционные трубы к резервуару, установленному под потолком в раздевальной. Из этого резервуара подается горячая вода в душевую.

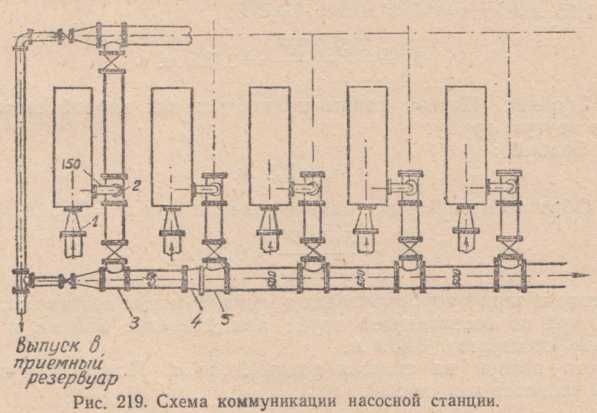

После того как установлена схема расположения насосов и коммуникация, надлежит произвести проверку потерь напора в трубопроводах насосной станции. Предположим, что схема расположения насосов и коммуникации имеют такой вид, как показано на рис. 219. Согласно указанному ранее режиму откачки, насосы работают на полную производительность 370 л/сек, каждый насос дает 123 л/сек.

При этих условиях потери в здании станции определяются таким образом:

1. Колено 90 напорного патрубка вниз к тройнику при d=150мм u=7м/сек, alt=0.3: alt

2. Тройник, играющий роль поворота на 90 без закругления. Диаметр тройника после поворота – 350 мм, u=1,28 м/сек: alt=0.98: alt

3. Тройник такой же, как указано в п.2: alt

4. Коническое расширение 350Х500 мм; расход после расширения – 1,85 л/сек; u=0,95 м/сек: alt=0.5: alt.

5. Тройник. Потери равны нулю, так как второй насос подает воду в другую трубу.

6. Водомер: alt

7. Обратный клапан вне здания станции при u=0,95 м/сек: alt=5: alt

Итого потери в трубопроводах в машинном зале составляют 1,667м. Потери во всасывающей трубе при диаметре 350 мм и расходе 123 л/сек составляют 0,419 м. Всего потери на станции равны 2,086 м. Полученная величина потерь является доступной.
