Монтаж насосной станции

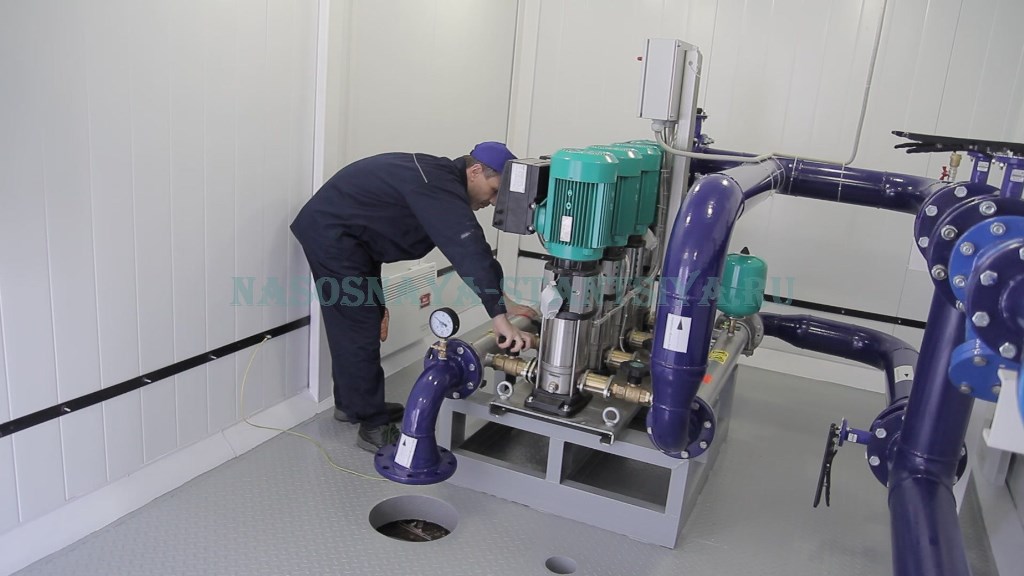

7-nasosnaya-stanciya

Монтаж насосной станции, арматуры, трубопроводов, электроустановок и контрольно-измерительных приборов производится в соответствии с требованиями действующих нормативных документов. Работы выполняются специализированными компаниями, имеющими квалифицированный персонал. В процессе подготовки к проведению монтажных работ специалистам передается необходимая документация, сборочные чертежи, руководства по монтажу оборудования. Оборудование поставляется в заводской упаковке, перед началом работ оно подлежит расконсервации и проверке на предмет комплектности и исправности. На строительной площадке организуются места хранения - навесы, специальные складские помещения.

Прежде чем начать монтаж насосной станции необходимо подготовить документацию, содержащую технические данные скважины. Это глубина скважины, начальный и конечный диаметры в начале и окончании скважины, расстояние от фундамента до уровней воды, показатели вертикальности и прямолинейности. Также необходимо получить справку о промывке скважины, о качестве воды в ней.

Оборудование монтируется в полностью построенном здании, которое на момент начала работ по монтажу станции должно быть принято комиссией. В процессе приемки производится проверка основных элементов конструкции здания, состояния фундаментов под насосы и под другое оборудование.

Монтажные операции проводятся в несколько этапов:

  • подготовка насосных агрегатов - удаление консервационной смазки с разборкой и последующей сборкой узлов, проверка работоспособности агрегатов;
  • контроль состояния трубопроводов и арматуры, подготовка фланцев со сверлением крепежных отверстий;
  • изготовление сложных фасонных изделий для присоединения агрегатов к сети;
  • монтаж насосов, присоединение к фланцам трубопроводов.

Виды насосных агрегатов

В большинстве случаев насосные агрегаты поставляются в собранном, готовом к монтажу виде. На патрубках устанавливаются заводские заглушки. Насосы погружного типа упаковываются в ящики и не нуждаются в какой-либо подготовке перед установкой. Большие агрегаты поставляется в виде монтажных узлов. Насосные агрегаты подвергаются разборке, осмотру и очистке деталей и узлов от консервационной смазки. Особое внимание уделяется подшипникам, сальникам, уплотнителям.

Монтаж насосной станции заключается в установке оборудования и двигателей на подготовленные посадочные места. Валы привода и исполнительного устройства при этом должны быть на одной горизонтальной линии. Их стыковка осуществляется через специальную муфту. Перед соединением агрегатов с двигателем проверяется рабочее направление вращения вала электродвигателя.

Монтаж насосной станции малой или средней мощности не вызывает больших сложностей. Такое оборудование поставляется в виде единого агрегата, смонтированного на чугунной или стальной станине. Установка его производится на фундамент с последующей выверкой по уровню и подключением к трубопроводам.

Насосные агрегаты большой мощности поставляются отдельно от двигателей. Монтаж их осуществляется на станины, которые изготавливают на месте из стального проката. Конструкция станины имеет продольные и поперечные элементы, на которые и устанавливается насосный агрегат и электродвигатель.

Наличие специальных регулировочных винтов позволяет выставить насосные агрегаты строго в горизонтальном положении.

На практике применяется два основных способа крепления оборудования к основанию:

  • заранее забетонированными крепежными элементами;
  • анкерными болтами.

После выравнивания насоса по уровню под станину или раму заливают цементный раствор, для того,чтобы рама опиралась на фундамент всей плоскостью. До того как раствор не застынет и не достигнет требуемой прочности, запрещено выполнять работы, которые могут вызвать смещение насосного агрегата. В заглубленных станциях, где стены и пол камеры имеют усиленную конструкцию, допускается монтаж оборудования без специальных фундаментов.

Монтаж насосной станции и подготовка к запуску

Подготовку агрегатов к монтажу, удаление консерванта и проверку агрегатов производят на специализированных монтажных площадках. При монтаже насосных агрегатов персонал должен соблюдать правила техники безопасности. Монтаж насосной станции внутри здания осуществляется с помощью мостовых кранов или предусмотренных специальных талей или лебедок. Механизмы используются для перемещения тяжеловесного оборудования, трубопроводов.

Блочный трубопровод

Достаточно трудоемкая часть работ, которая определяет сроки сдачи в эксплуатацию насосной станции - монтаж трубопроводов. Поэтому был разработан ряд мероприятий, позволяющих ускорить процесс установки трубопроводов. Основной из них — изготовление блоков трубопровода индустриальным способом.

Применение заготовок трубопроводов заводского изготовления требует высокой культуры строительных работ. Необходимо придерживаться следующих правил разбивки трубопроводов на блоки:

  • блок должен иметь в разрезе плоскую конфигурацию;
  • размеры отдельных блоков должны позволять их транспортирование и доставку внутрь насосной станции сквозь строительные проемы здания;
  • масса блоков не должна превышать грузоподъемность используемого на станции подъемного оборудования;
  • сопряжения между блоками трубопровода должны располагаться в местах, пригодных для проведения монтажа.

Монтаж насосной станции завершается проведением испытаний. Производятся гидродинамические испытания трубопроводов, осуществляется визуальный контроль монтажа, контроль стыков и сварных соединений. По окончании составляется акт приемки, документ передается заказчику.
