Насосная станция первого подъема
На рисунке была показана насосная станция первого подъема речного водопровода. Станция рассчитана на подачу 200 000 м3 воды в сутки и расположена на берегу реки. Низкий уровень в реке — на отметке 86,00, оси насосов — на отметке 88,40. Из водоприемного колодца насосы забирают воду 800-миллиметровыми трубами.
Задвижка на всасывающей трубе необходима, так как во время половодья насосы залиты водой. Напорные трубы взяты большого диаметра (800 мм) для уменьшения потерь на станции. Переходное колено ставится на самом патрубке меньшего диаметра, далее идет задвижка, а за ней водомер. В данном случае водомер не поставлен. Запроектирована задвижка с гидравлическим управлением, при которой можно не ставить отдельного обратного клапана, но ввиду того, что поставлена простая задвижка, установлены и обратные клапаны, которые вынесены в камеру задвижек вне станции.
Такой способ следует рекомендовать. После установки гасителей конструкции Папина 5 раз происходило внезапное выключение тока. В трех случаях удар был ликвидирован. Один раз гасители не открылись, потому что с рычагов был снят один груз, что уменьшило открывающий момент. В пятый раз гасители открылись, но обратный клапан вовремя не закрылся.
Обратный ток воды через гасители и незакрывшийся обратный клапан достиг большой скорости, насос стал вращаться в обратную сторону. Затем обратный клапан захлопнулся и вызвал гидравлический удар очень большой силы. В семи местах были разорваны соединительные фасонные сварные части и поломана рычажная система гасителей.
При установке гасителей необходимо проверять обратные клапаны. 900-миллиметровые клапаны не имели смотровых люков, что совершенно недопустимо. Железные оси, на которых висят клапанные тарелки, с течением времени ржавеют. Площадь машинного зала 67-21 = 1400 м2, электрораспределительное устройство помещается в пристройке с задней стороны, а слева от него находятся бытовые помещения—кабинет и мастерская.
Машинный зал обслуживается мостовым краном на 10 т. В правой торцовой стене станции устроена широкая дверь (3,2 и) с монтажной площадкой около нее. Машины и трубы могут подаваться грузовиками прямо на площадку, откуда будут забираться краном.
Станция первого подъема
На рис. 202, 203 представлена в плане и разрезе речная станция. Круглое здание построено опускным способом, внутренний диаметр — 10 м. Во время опускания железобетонный цилиндр покосился и дал трещину. Подмывом менее севшей стороны косина была выправлена. Из-за трещины пришлось вставить второй внутренний железобетонный цилиндр и отделить его от наружного оклеечной изоляцией.
Между сифонным всасывающим колодцем и станцией всасывающие трубы уложены в кожухах железных труб большего диаметра. На дне станции установлены три вертикальных насоса производительностью по 100 000 м3/сутки. Моторы располагаются на полу первого этажа. Подшипники, направляющие валы насосов, помещены в особой рамной конструкции В верхнем этаже помещается электрораспределительное устройство.
Насосная станция, совмещенная с водоприемником
Круглое здание с внутренним диаметром 17 м опущено до скалы и нижняя часть его заполнена песком (рис. 204, 205).
Имеется две внутренние стены; одна отделяет насосную станцию от водоприемника, а другая делит пополам самый водоприемник. Из реки вода подводится двумя самотечными трубами диаметром 2,1 м. Пройдя грубые решетки, вода проходит через движущуюся сетку. Вход в насосы, так же как и выход самотечных труб, оборудован щитами.

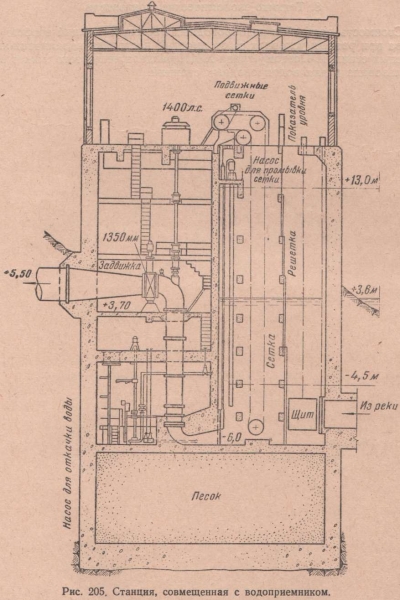

Насосная станция имеет 4 пропеллерных насоса (рис. 205) производительностью по 5 м3/сек. каждый. Расположенные на верхнем перекрытии электродвигатели имеют мощность 1400 л. с. каждый с числом оборотов 500 в 1 мин.
