Канализационные насосные станции - устройство

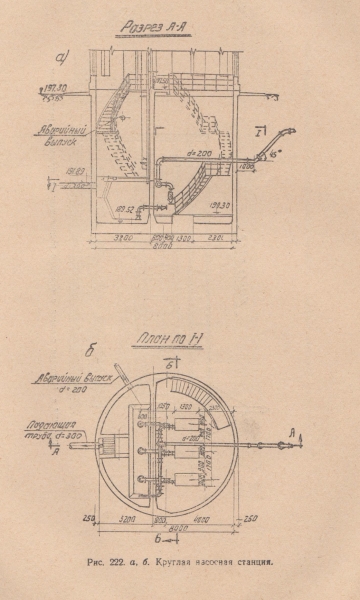

На рисунке 222 (а, б) изображена канализационная насосная станция, в круглом здании которой расположены приемный резервуар и помещение для насосов, разделенные наглухо перегородкой. Бетонная шахта имеет диаметр 8 метров и заглублена на 7,42 метра. В каждое отделение шахты ведет отдельный вход.

В приемном резервуаре установлена решетка для задержания крупных плавающих веществ. В этой же части шахты сделан аварийный выпуск и вентиляционная труба, выведенная выше крыши здания. В машинном отделении установлено три залитых насоса на одном валу с электродвигателями. У каждого насоса поставлены обратный клапан и задвижки на всасывающей и на напорной трубе.

Напорная труба расположена выше роста человека, ее выход из шахты должен быть ниже глубины промерзания грунта. В случае надобности напорная труба опорожняется через выпуск в приемный резервуар. В верхней части здания находится площадка для электрооборудования. Здесь же установлена раковина. Водопровод подведен к раковине и к поливным кранам. Стоки по спускной трубе отводятся в приемный резервуар.

Канализационная насосная станция с отдельно расположенным приемным резервуаром

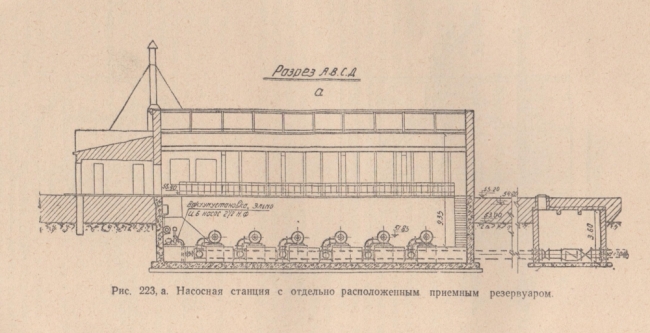

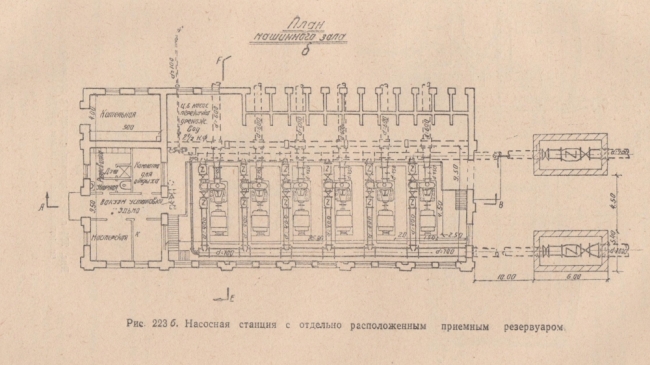

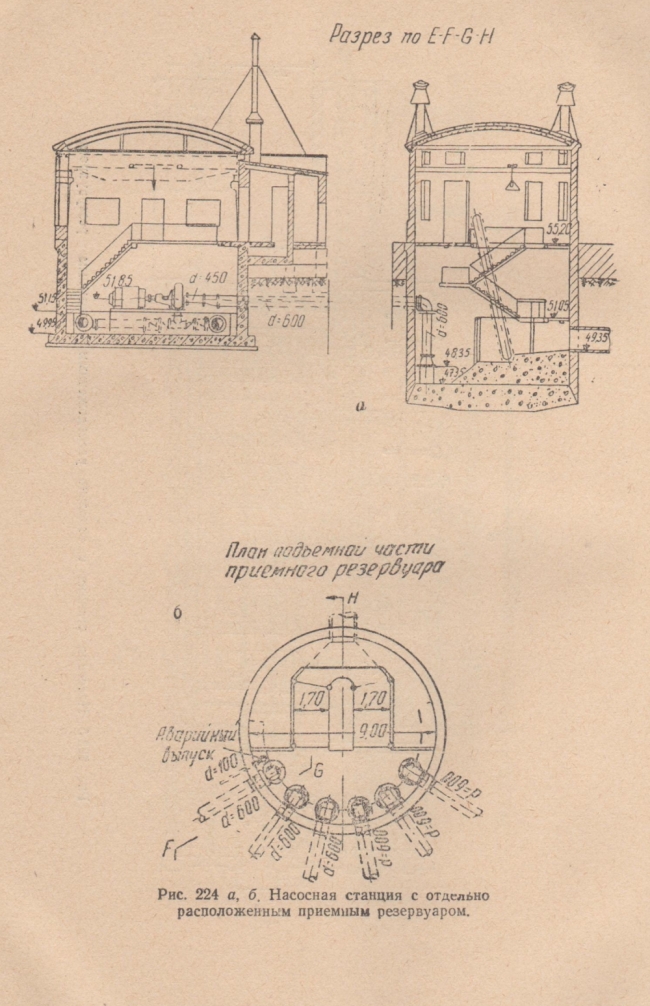

На рис. 223 (а, б), 224 (а, б) изображена канализационная насосная станция, в которой помещение насосов и приемный резервуар расположены обособленно друг от друга. В круглом бетонном приемном резервуаре диаметром 9 м установлены две решетки, грабельные аппараты, двигатели и всасывающие трубы. В машинном зале размещены шесть незалитых насосов марки 10НФ, из них два резервных. Производительность каждого — 400 л/сек.

Всасывающие трубы уложены над полом, на высоте оси насосов, две напорные трубы находятся в каналах вдоль боковых стен здания. Около каждого насоса поставлены две задвижки и два обратных клапана, что позволяет легко включать насос в ту или другую напорную трубу. Насосы соединены на одном валу с электродвигателями. Пуск насосов в работу осуществляется при помощи вакуум-насоса.

На напорных трубах за пределами КНС, в особых камерах, установлены водомеры и обратные клапаны, предохраняющие станцию от затопления стоками в случае разрыва трубы внутри здания. Вдоль одной из боковых стен в пристройке расположено электрооборудование. Для доступа к нему вдоль всей стены на высоте 4 м от пола устроена галерея. К машинному залу с торца примыкают вспомогательные помещения: мастерская, кладовая, санитарный узел, котельная.

Устройство канализационных насосных станций

Устройство канализационной насосной станции





КНС с вертикальными насосами

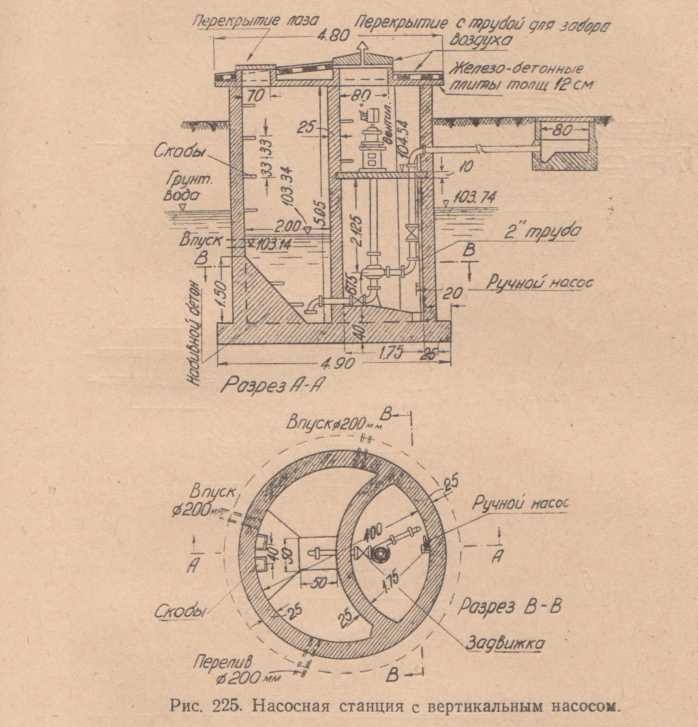

На рис. 225 показана станция с вертикальным насосом, расположенным в подземной части круглого здания КНС диаметром 4 м. Приемный резервуар отделен от помещения для насосов непроницаемой стенкой.

alt

Так как насос расположен ниже уровня воды в приемном резервуаре, то на всасывающей трубе установлена задвижка для возможности отключения приемного резервуара при ремонте насоса.

Основные особенности канализационных насосных станций для перекачки сточных вод промышленных предприятий

Сточные воды ряда промышленных предприятий мало отличаются по своему характеру и составу от обычных фекально-хозяйственных вод. Таковы, например, стоки кожевенных, пивоваренных, винокуренных заводов, скотобоен и др. Канализационные насосные станции для перекачки таких вод не отличаются от обычных станций.

Однако для перекачки некоторых видов сточных вод требуются особое устройство канализационных насосных станций и дополнительные меры для обеспечения их работы. В первую очередь надо назвать воды, агрессивные по отношению к чугуну, стали, бетону.

Необходимо предохранить приемные резервуары от их разрушительного воздействия. Насосное оборудование должно быть из коррозиестойких материалов. Так, например, для перекачки кислот, щелочей, солей применяют насосы марки КНЗ, все детали которых выполнены из кислотоупорного чугуна.

alt

В некоторых случаях при откачке больших масс стоков с небольшой концентрацией агрессивных загрязнений необходимо устанавливать большие насосы водопроводного типа и применять чугунную арматуру арматуру и трубопроводы. Для ослабления агрессивного действия стоков необходима периодическая промывка установки чистой водой.

В сточных водах промышленных предприятий зачастую находится большое количество механических примесей. Главным образом это наблюдается в стоках углеобогатительных фабрик, мокрых газоочисток доменных цехов, прокатных станов, дестиллеров содовых заводов и др. На некоторых заводах, например коксохимических и нефтеперерабатывающих, выпускаются стоки, содержащие смолы, масла, нефть (например, нефтеперерабатывающие заводы).

alt

Канализационные насосные станции для таких заводов оборудуются специальными насосами, например песковыми (марки НП). Во избежание отложения шлама предусматривается при остановках работы насосов подвод чистой воды для промывки самого насоса и трубопроводов. Для перекачки нефти и смол иногда применяют поршневые насосы.

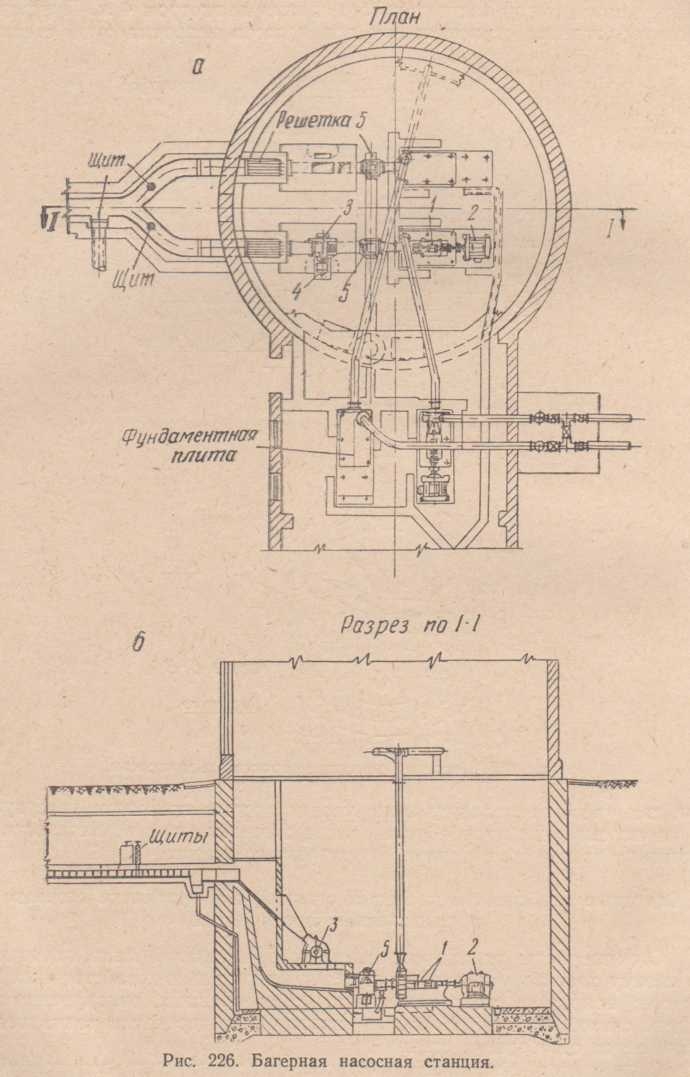

Особый тип насосных станций представляют так называемые багерные станции, предназначаемые для гидравлического удаления золошлаков из котельных электростанций. Проект оборудования такой станции представлен на рис. 226 а, б. Гидропульпа (смесь золошлаков и воды) по каналу, выложенному базальтовыми плитками, поступает к багерному насосу 1 с электромотором 2, пройдя предварительно наклонную решетку.

На решетке отделяются крупные куски шлака, поступающие на шлакодробилку 3 с электромотором 4. Отсюда они направляются к насосу вместе с остальными мелкими частицами шлака и золы, прошедшими сквозь решетку. Для задержания железа перед насосом устанавливается специальный железоуловитель 5. Золонакопитель, в который подается гидропульпа, находится на значительном расстоянии от станции, поэтому требуется создать высокий напор.

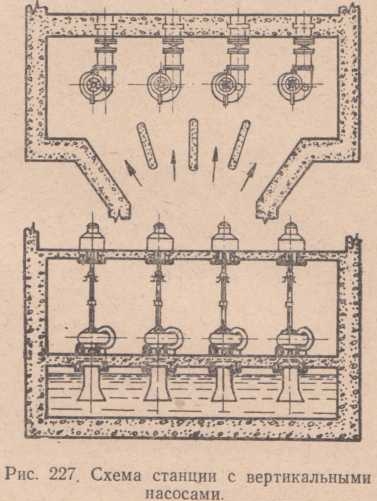

Так как в настоящее время не имеется багерных насосов с большим напором, то применяются сдвоенные, последовательно включенные насосы, из которых последующий вынесен на поверхность земли во избежание увеличения подземной части здания. Из двух комплектов насосных агрегатов один является резервным. На рис. 227 изображена схема заглубленной насосной станции, оборудованной вертикальными насосами значительной мощности.

Приемный резервуар расположен в подвальном помещении. Для удобства подвода сточной жидкости к каждому насосу устроены направляющие перегородки. В машинном отделении КНС установлено четыре незалитых насоса. Вертикальные электродвигатели расположены в верхнем этаже. Пуск насосов осуществляется при помощи вакуум-насоса.

Напорные трубы каждого насоса за пределами станции соединяются с напорным трубопроводом. В особой камере установлены водомер и обратный клапан, предохраняющий станцию от затопления стоками в случае разрыва трубопровода. К машинному залу примыкает помещение для размещения электрооборудования.
